宁夏生物质皮带秤招标技术规范

来源:www.xzsqck.com   更新:2019-9-19 10:44:37   点击:

1、本技术规范适用于宁夏**生物质热电有限公司1×30MW生物质热电联产项目上料系统电子皮带秤设备,它包括该设备本体、辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。投标人应结合本技术规范书的要求,完成投标文件的编制,保证投标文件的完整性。

2、燃料

根据市主要农林剩余物资源量及其燃料特性,本工程确定电厂燃料收集范围以厂址50 公里半径内为主;燃料品种以玉米秸秆为主,红柳及林木剩余物为辅,混合燃用,比例为玉米秸秆60%,灰秆40%(质量比按红柳枝 50 %、坑木 25%和建筑板材25%设计)。散料密度按30-300kg/m3。

3、设计运行条件

上料系统电子皮带秤应能满足每天24小时连续运行。设计寿命30年,质量保证期是72+24小时满负荷试运后的18个月。

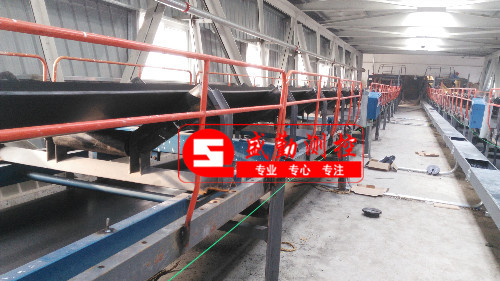

电子皮带秤布置于栈桥内,每个栈桥内布置1台带式输送机,栈桥净高2.5m,净宽3.9m。电子皮带秤安装于1号甲/乙带上,共2台。

配套带式输送机规范:带宽B=1400mm,V=1.25m/s,托辊直径φ133mm,槽角35°,皮带机倾角α=16°。


4、机械部分

电子皮带秤控制精度:±0.25%,使用计量精度:±0.5% ,额定出力Q=700m3/h,燃料密度约30-300kg/m3 。

秤架应具有足够的刚度和强度,在最大流量下挠度小于0.5mm,以适应重载、超载的工况。托辊转动阻力系数应小于0.02,托辊寿命大于20000h,托辊各项技术指标应符合优质品标准。称重架具有消除横向力的功能,具有超载限位保护功能,支点轴承选用橡胶轴承。

框架选用4托辊承重框架。表头就地放于电子皮带秤的一侧。电子皮带秤加挂码校验装置。

5、传感器部分

传感器应能在本工程条件下正常工作。

传感器应具有良好的稳定性和密封性。

传感器应具有良好的抗侧向力和超载性能及温度补偿能力。在可能的情况下,应配置冗余称重传感器,一个故障不能影响正常的测量功能。

传感器应选用进口优质产品,标书中应注明传感器生产厂家。

6、控制和电气部分

投标方应提供皮带秤动力、控制用的所有电气设备,就地控制箱及就地控制箱与设备间的连接电缆均由投标方供货,控制箱至PLC机柜电缆均由招标方负责,招标方仅提供380V/220V交流电源。投标方提供的控制箱、端子箱等应全部采用优质不锈钢材料制作,并具有IP54的防护等级。控制柜、箱的壁厚不小于2mm。

电子皮带秤的安装地点至上料系统控制室约80m,投标方应确保传输信号的准确性。就地控制柜到设备之间的电缆由投标方提供,控制柜到控制室的电缆由招标方提供。投标方应提供信号电缆的型号、规格,招标方负责电缆敷设。

(盛勤测控整理,未经允许严禁转载)
