卷扬型(箱式)链码

来源:www.xzsqck.com 更新:2015-7-8 10:36:57 点击:
卷扬型(箱式)链码

一、系统概述

链码校验装置是对安装在皮带输送机上的电子皮带秤进行动态校验的设备,广泛应用在电力、冶金、化工、码头、建材、煤矿等使用电子皮带秤计量散状物料的场合。

二、工作原理

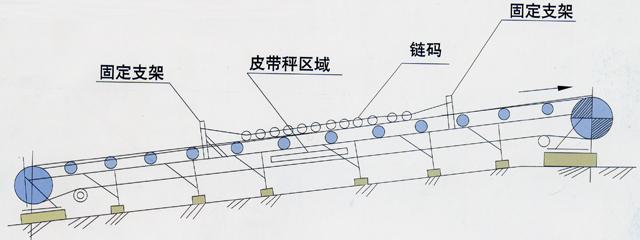

静态链码校验装置安装于电子皮带秤秤体处的输送机上方位置,本装置在对电子皮带秤校验时,可自动平稳地将链码落放在皮带秤秤体上,以完成对电子皮带秤准确度的静态校验。
结构形式:本装置收放链码有两种形式可选,卷扬式或卧式。
卷扬式:为电机减速机带动卷盘卷筒,由电控装置实现对链码的自动收和放。
箱式:是链码存放在箱体中的形式,平常不用时存放在箱体中,使用时由电控装置操作,将链码 自动放至秤体上方的皮带上。


三、主要特点
◆ 链码安装在皮带上方位置,校验过程方便快捷,自动化程度高,省时省力,准确可靠;
◆ 链码的收放均由电控系统自动操作,并设有远方输出接点,供程控室远控;
◆ 当输送机上方有较大空间时,可选用卷扬式收放装置,而当空间较狭窄时,可选用卧式收 放装置;
四、主要技术参数:

链码单位重量(kg/m)

5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200

链码精度

M11

系统精度

±0.1%

校验皮带秤容量

1-6000t/h

适用输送带宽度

500-2200mm

总功率

4kw

仪表输出接口

RS232/485,4-20mA,固态继电器脉冲输出

五、工作环境要求:

◆ 环境温度:-35℃--65℃;
◆ 电源:220VAC(+10%/-15%),50HZ(±2%)控制回路部分
380VAC(+10%/-15%),50HZ(±2%)收放驱动部分
