电子皮带秤ICS-30

来源:www.xzsqck.com 更新:2015-7-6 10:21:20 点击:
电子皮带秤ICS-30


ICS-30型电子皮带秤



一、适用范围

ICS系列电子皮带秤是一种结合先进的微机控制动态称重仪器组成的动态计量产品,实在皮带输送系统中对散状物料进行连续计量的理想设备,整机设计合理、紧凑,具有完善的称重和控制数学模型,并有多种输入输出信号形式。其结构简单、称量准确、工作稳定、运行可靠、操作方便、维护量小,不仅适用于常规环境,而且适用于酸、碱、盐及大气腐蚀环境。广泛应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。

ICS-30型电子皮带秤是在皮带输送系统中对散状物料进行连续计量的理想设备,该皮带秤动态累计误差小于±1.0%,用于工厂过程称重,监测生产量、控制产品装载及监测产品库存量,此电子皮带秤可为企业现代化管理提供重要的信息,具有结构简单,称量准确,操作方便,维护量小等优点,广泛应用于各行各业。



二、电子皮带秤工作原理:

当物料通过电子皮带秤时,称重传感器检测到皮带上的物料重量转换成电压信号,送入称重显示仪表,测速传感器检测到皮带的速度信号,送入称重显示仪表;称重显示仪表把接收到的重量信号及速度信号进行处理,得到物料的累积重量及瞬时流量,并分别在称重仪表上将瞬时流量和累计重量显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号,传送给DCS系统进行处理,显示电子皮带秤的瞬时流量和累计量以及自动化管理。





三、电子皮带秤组成:

   ICS-30系列电子皮带秤主要由以下几部分组成:

称重桥架、

称重传感器、

速度传感器、

称重显示仪表、

测速装置、

安装附件等。



四、主要技术参数:ICS-30型电子皮带秤

系统精度:±1.00%;

称量范围:0~2000t/h;

皮带宽度:500~2400mm;

皮带速度:0.05~4m/s;

皮带输送倾角:0~18°;

适用托辊形式:三角槽形、平托辊;

环境温度:

机械:-20℃~50℃

仪表:-20℃~40℃

电源电压:220V(-15% --- +10%、)50HZ±2%



五、ICS-30型电子皮带秤组成:

主要由称重桥架、称重传感器(2只)、速度传感器(1只)、称重显示仪(1台)、测速滚筒(1个)和全套安装附件组成。

【称重桥架】

   1、结构简单、力传递环节少,安装简捷方便;

   2、采用无杠杆全悬浮式结构,单托辊、称重区小。

   3、无摩擦橡胶耳轴支承,防腐蚀、防潮、抗振动;

   4、抗侧向力,抗水平分力,有效的减少了皮带跑偏和落料偏移对系统精度的影响;

   5、称重传感器为拉式,调整方便、灵活、可靠、精度较高;

   6、主要用于进出料口中心距较短的带式输 送机上,或用于倾角随时变化的皮带式输送机上,如应用于堆取料机

【称重仪表】

综合精度:±0.01%;

显示器为四行屏幕显示,显示瞬时流量、累计量、皮带机运行参数;

滚动菜单,可作参数输入设定中文显示,操作简单;

多种标定方法,可自动零点和间隔,自动零点跟踪;

通讯接口(可选):标准RS~232C、RS485接口。

如有需要,可提供MODBUS、以太网通讯等功能。

可以设定的流量,软件PID调节,实现DCS自动配料系统控制;

多路输入输出端口;

打印接口(打印机可选).

调试方便:中文菜单,自动零点校准、自动间隔校准、故障自诊断.

数据远传:

a模拟量:实时流量通过电流信号(4-20mA,可选),累计量通过脉冲信号输出至远方

b数字:通过通讯的方式将所有数据传至上位机;

故障报警:高流量报警、低流量报警、停机报警、外报警等多种报警信号;

通讯功能:标准RS232和标准RS485接口,波特率可调,地址可设置,可以多台仪表进行联网;

称重仪表有面版嵌入式和壁挂式两种,可满足各种现场的不同要求。

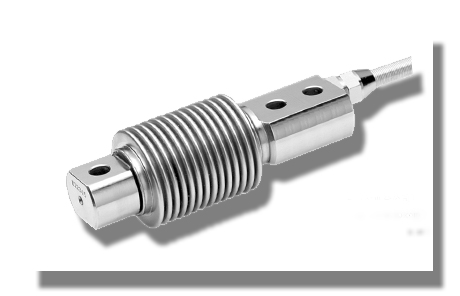

【称重传感器】
我公司选用的称重传感器为电阻应变片式拉(压)力传感器。

非线性:小于额定输出的0.05%;

重复性:小于额定输出的0.03%;

滞后:小于额定输出的0.03%;60-12型测速传感器样本

温度灵敏度:零值时为±0.003%/℃ 满值时为±0.004%/℃

安全过载:150%

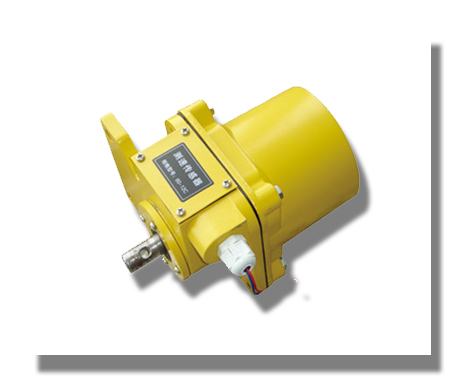

【测速传感器】

连接在专用的测速装置上,可消除通常测速装置中摩擦轮与皮带间因打滑所产生的误差;

密闭外壳,具有良好的屏蔽性,封闭性能好,适用于户外安装;

无碳刷式脉冲发生器,不需调整、校准、无需维修;

最新的软连接技术,更有效地保证了测速精度;

测速范围:0.05-4.0m/s

【测速滚筒(装置)】

精密的测速滚筒(装置)安装在输送机架上,保持和输送机同步运转。





六、订购皮带秤需提供以下参数:

 ◇皮带宽度 B=______mm;

 ◇最大流量 Q=______t/h;

 ◇皮带机速度 v=______m/s;

 ◇皮带机倾角  =_____度;

 ◇皮带输送机长度 L=______m;

 ◇输送物料名称:____________;

 ◇物料堆积密度:____________;

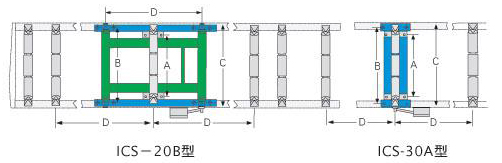

皮带秤设计图
